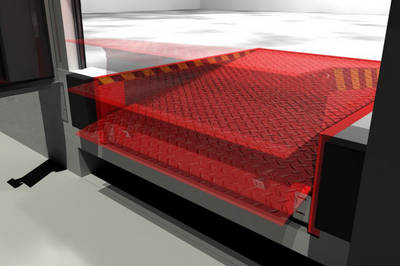

Доклевеллеры



Доклевеллеры предназначены для компенсации разницы в высоте пола склада и кузова грузового автомобиля.



Мы предлагаем два типа доклевеллеров:



• PowerRamp 232 M - электрогидравлический доклевеллер с поворотной аппарелью



• PowerRamp 233 NG - электрогидравлический доклевеллер с выдвижной (телескопической) аппарелью













Доклевеллеры - размеры



Размеры [mm]		2000 x 2000	2000 x 2500	2000 x 3000	2250 x 2000	2250 x 2500	2250 x 3000
PoweRamp 232 M		232M-009	232M-010	232M-011	232M-013	232M-014	232M-015
PoweRamp 233 NG		233NG-009	233NG-010	233NG-011	233NG-013	233NG-014	233NG-015



---

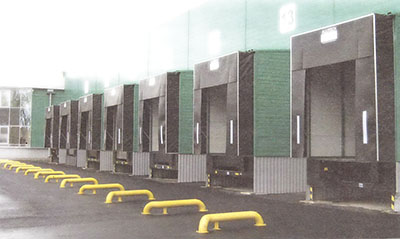

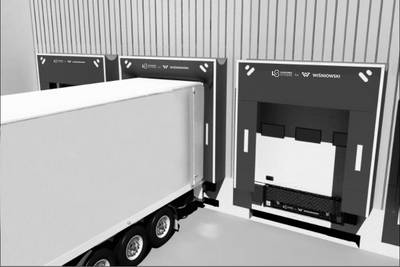

Докшелтеры



Докшелтеры нашей компании - это  высококачественные продукты с хорошими эксплуатационными характеристиками и продолжительным сроком службы. Докшелтеры помогают ограничить энергопотребление, надежно защищают товары и увеличивают комфорт работы персонала.



Докшелтеры изготавливаются из высокопрочных материалов, устойчивых к воздействую излучения УФ и экстремальным температурам. Докшелтеры сохраняют эстетический внешний вид в течение долгого времени, а их отдельные элементы не подвергаются деформации.



Мы предлагаем докшелтеры различных типов, рассчитанные на взаимодействие с различного вида транспортными средствами, перегружаемыми товарами, а также способами складирования.

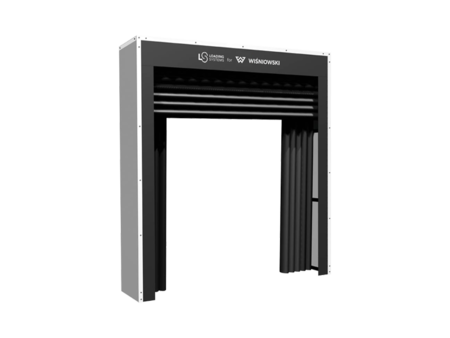

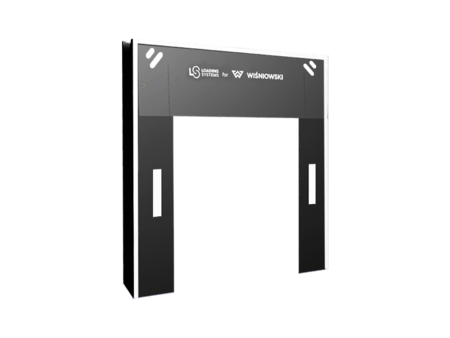

Докшелтер PowerShelter 403M



Конструкция:



• передняя рама из анодированного кованого алюминия
• задняя рама из оцинкованной стали
• подвижные рычаги, соединяющие рамы, обеспечивают лучший контакт докшелтера с кузовом транспортного средства
• дренажная система обеспечивает оптимальный сток воды с докшелтера



Занавеси:



• выполняются из одного куска полиэстровой ткани, покрытой ПВХ
• высокая устойчивость к повреждениям и износостойкость
• занавеси растягиваются в продольном направлении и остаются не эластичными в поперечном направлении
• сигнальные полосы на боковых занавесях облегчают точную парковку автомобиля



Техническая спецификация:



• Ширина – 3400 мм
• Высота – 3400 мм
• Глубина конструкции - 600 мм
• Ширина боковых занавеси – 600 мм
• Высота верхней занавеси – 1000 мм
• Грамматура занавеси – 2500/3000 г/м2
• Стандартный цвет - черный

---



Надувной докшелтер PowerShelter 407



Конструкция:



• рама из оцинкованной стали, обшитая стальным листом с полиэстровым покрытием
• углы защищены угловыми профилями из анодированного алюминия
• защитные оцинкованные консоли



Подушки:



• выполняются из полиэстровой антистатической ткани, с обеих сторон покрытой ПВХ, с высокой износостойкостью
• защитные полосы из двуслойной полиэстровой антистатической ткани с покрытием ПВХ, с высокой  износостойкостью
• подушки в виде гармоники



Привод:



• внутривальный привод обеспечивает разворачивание верхней подушки
• компрессор заполняет все подушки воздухом одновременно во время разворачивания



Управление:



• управление внутривальным приводом и подушками осуществляется посредством одной кнопки
• время уплотнения пространства между помещением и транспортным средством – 30 секунд
• компрессор поддерживает давление в подушках
• система контроля обеспечивает полное прилегание верхней подушки к изменяющейся высоте транспортного средства
• при нажатии кнопки привод отключается
• функция интегрированного возврата обеспечивает сворачивание верхней подушки



Техническая спецификация:



• Ширина – 3500 мм
• Высота – 3700 мм
• Глубина конструкции – 0/ 800 мм
• Защитные полосы (ширина боковых занавесей) – 250 мм
• защитные полосы (высота верхней занавеси)
• рекомендуемая высота монтажа 4700 мм
• грамматура материала подушек – 650 г/м
• ширина боковых подушек в рабочем состоянии – 600 мм
• глубина верхней подушки в рабочем состоянии – 1100 мм
• время заполнения подушек воздухом – 30 секунд
• возврат в нейтральное положение
• уровень защиты панели управления – IP65
• питание – 230 В/ 0,25 кВт
• напряжение управления – 24 В DC
• рабочая температура – от -35°C до 80°C
• цвет – черный



---





Направляющие для колес

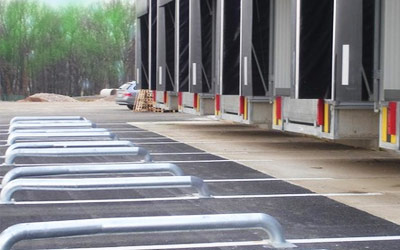

Направляющие для колес обеспечивают безопасную и точную парковку транспортного средства в месте проведения погрузочно-разгрузочных работ.



Направляющие для колес исключают возможность повреждения места погрузочных работ, складского помещения, а также транспортного средства.

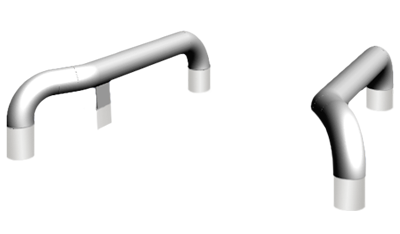

Направляющие для колес в версии для бетонирования – 970-013



• изготавливаются из горячеоцинкованной стальной трубы
• диаметр 160 мм
• длина 1920 мм
• элементы бетонируются на глубину 40 см









---

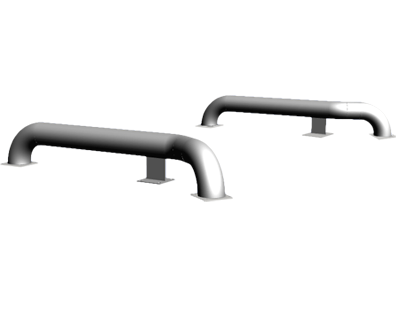

Направляющие для колес в версии с фланцем – 970-011



• изготавливаются из горячеоцинкованной стальной трубы
• диаметр 160 мм
• длина 1920 мм
• монтаж на четырех анкерных болтах





Направляющие для колес в версии с фланцем – 970-030



• изготавливаются из горячеоцинкованной стальной трубы
• диаметр 139 мм
• длина 1850 мм
• монтаж на четырех анкерных болтах

---





Бамперы



Бамперы дополнительно защищают место проведения погрузочно-разгрузочных работ и транспортное средство от повреждений. Бамперы поглощают силу и амортизируют удар транспортного средства о погрузочно-разгрузочную рампу.

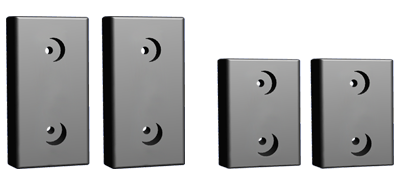

Бампер резиновый RB 300



• Выполнен из литой резины размером 250x300x100 мм
• Бампер с двумя монтажными отверстиями
• Возможность консольного типа монтажа





Бампер резиновый RB 500



• Выполнен из литой резины размером 250x500x100 мм
• Бампер с двумя монтажными отверстиями
• Возможность консольного типа монтажа



ПЕРЕГРУЗОЧНОЕ ОБОРУДОВАНИЕ ALUDOCK









Стандартный комплект перегрузочного оборудования обычно включает в себя три   составляющие:

   уравнительную  платформу;

   герметизатор проема;

   систему амортизации и стыковки (бамперы, направляющие для колес).













Уравнительные платформы ALUDOCK предназначены для оптимизации перегрузочного процесса за счет перекрытия расстояния между полом склада и кузовом грузового автомобиля и выравнивания перепада высот между ними.

Все уравнительные платформы ALUDOCK полностью отвечают требованиям европейских стандартов качества и безопасности эксплуатации.

Герметизатор проема ALUDOCK является вторым основным компонентом погрузочно-разгрузочного терминала. Герметизатор предназначен для защиты складского помещения, грузов и персонала от атмосферных воздействий и сквозняка во время проведения погрузочно-разгрузочных работ. Особенно необходимы герметизаторы проема для помещений с высокими требованиями к стабильности температурного режима хранения, например на низкотемпературных складах. Герметизатор проема обеспечивает минимальное влияние окружающей среды на  температуру внутри склада даже при большом числе обслуживающих машин.

Бамперы являются неотъемлемой частью любого перегрузочного поста. Выполняя амортизационную функцию, они препятствуют повреждению здания и оборудования при парковке грузовика.

Направляющие для колес исключают ошибку водителя при парковке и тем самым обеспечивают точную стыковку грузового автомобиля с перегрузочным постом.

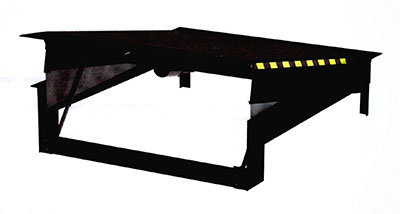

УРАВНИТЕЛЬНАЯ ПЛАТФОРМА ALUDOCK LH



НОВОЕ ПОКОЛЕНИЕ АВТОМАТИЧЕСКИХ ГИДРАВЛИЧЕСКИХ ПЛАТФОРМ С ПОВОРОТНОЙ АППАРЕЛЬЮ

Особенности

• Прочная и надежная конструкция
• Самоподдерживающая рама
• Открытая конструкция петель с функцией самоочищения
• Два основных цилиндра платформы и один цилиндр аппарели
• CE маркировка и соответствие стандарту EN 1398



Технические характеристики

Соответствие стандарту.........................................CE

Допустимая нагрузка (EN 1398)..........................60 kH

Строительная высота........................................60 мм

Длина аппарели..............................................400 мм

Угол аппарели.........................................(+4*) 45 мм

Мощность двигателя.......................................0,75 kB

Электропитание платформы..........400 В/50 Гц / 2,5 A

Питание блока управления..............................24 VDC

Класс защиты.....................................................IP 54

Рабочее давление......................................+ 100 бар

Внешний диаметр основных цилиндров..............50 мм

Внешний диаметр цилиндра аппарели................45 мм

Диапазон рабочих температур..........от -30* до +50*С

Стандартный цвет............................RAL 9005 черный



Опции/комплектующие

• Различные типы рам
• Специальные размеры
• Увеличенная допустимая нагрузка
• Уплотнение платформы с трех сторон
• Дополнительное покрытие
• Противоскользящее покрытие платформы и аппарели
• Окраска в другой цвет по каталогу RAL
• Противоскользящее покрытие, а также покрытие, снижающее шум
• Теплоизоляция в нижней части платформы
• Другое напряжение сети
• Скосы по бокам аппарели
• Сегментированная аппарель(только для аппарели длинной 400 мм)
• Увеличенная длинна аппарели
• Оцинкованная версия
• Датчик положения платформы
• Блокировка платформы/ворот
• Увеличенный класс защиты

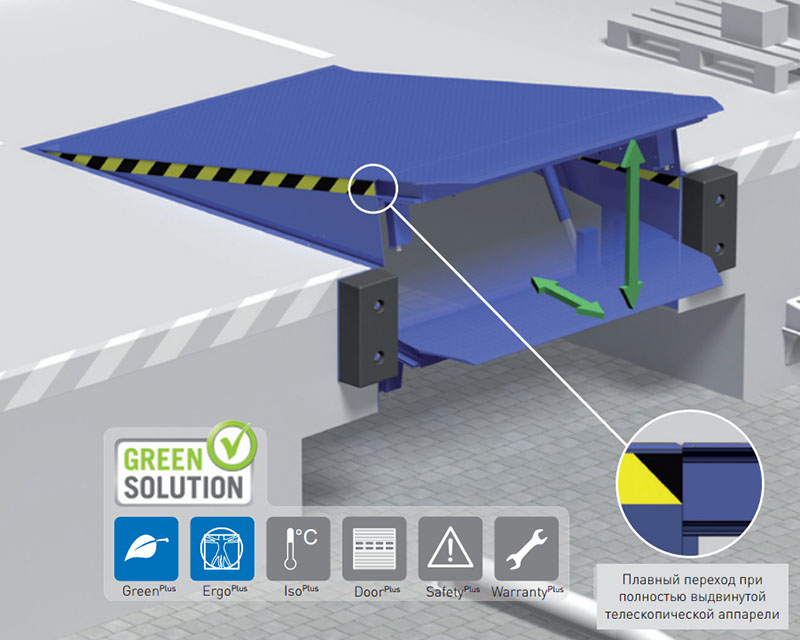

NovoDock L500i

Гидравлическая уравнительная платформа с телескопической аппарелью

Особенности продукции

• Green-Solution-Продукт
• Экономит до 70% энергии
• Большой выбор дополнительных опций
• Надежная стальная конструкция
• Забота о безопасности труда работников
• Снижение затрат на обслуживание и ремонт погрузчиков

 NovoDock L 500i

NovoDock L500i сочетает в себе современные технологии в области перегрузочного оборудования, что позволяет сделать процесс погрузки/разгрузки более эффективным. Основным отличием от существующих аналогов является наличие в базовом комплекте поставки опции Ergo Plus, которая разработана специально для безопасной работы персонала, снижения затрат на содержание погрузчиков и обеспечения сохранности товара. Применение экологически чистых материалов и уникальная система управления i-Vision позволяет снизить затраты на электроэнергию и уменьшить выброс С02 в атмосферу.



Конструкция L500i

• несущая рама
• платформа с телескопической аппарелью
• платформа и аппарель приводятся в действие гидравлической системой
• блок управления типа i-Vision ТА



Поверхность

Все стальные части окрашены в RAL 5010 (синий), RAL 7016 (антрацит) или RAL 9005 (черный). Для обеспечения оптимальной защиты от коррозии стальные части подвергаются пескоструйной обработке, а затем окрашиваются двухкомпанентной краской. Соответствует VОС-Decopaint стандарту.



Гидравлический привод

 Благодаря гидравлической системе низкого давления гидроцилиндры платформы и телескопической аппарели управляются независимо.



Управление и обслуживание

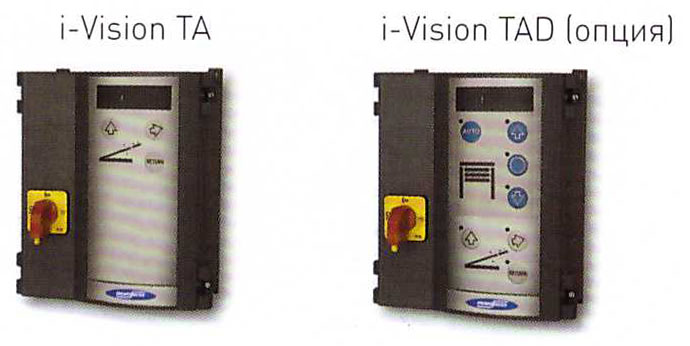

Управление уравнительной платформой происходит при помощи блока управления типа i-Vision ТА, который входит в поставку. Компоненты блока управления RoHS-совместимы (не содержат свинец).



Элементы безопасности

• Аварийная остановка системы
• Остановка всех движений при сбое питания
• При сбое питания следует перезагрузить блок управления
• При перекосе платформы, в результате неравномерной загрузки, аппарель ляжет ровно. Что устраняет возможность падения.
• Боковые черно-желтые сигнальные полосы безопасности
• Стойка для технического обслуживания

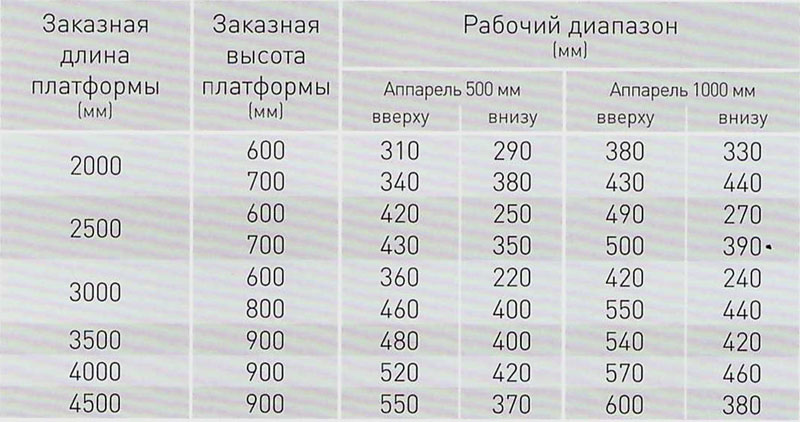

Технические данные

Динамическая нагрузка по ЕN 1398 60............................кН

Заказная ширина.................................2000, 2250, 2400 мм

Длина аппарели.............................................500/1000 мм

Максимальный наклон составляет 12,5°/о в соответствии с ЕМ 1398.



Мощность питания...........................3 N- 400 В/50 Гц/16 А

Класс защиты...........................................................IР 65

Мощность двигателя....................................Макс. 1,5 кВт

Конструктивные особенности

платформы Рифленый лист толщиной......8/10 мм

аппарели Рифленый лист толщиной.... 12/14 мм



Подготовительные работы

Зависят от метода наладки.



Опции

Для упрощения конфигурации уравнительной платформы по вашим запросам и потребностям предлагаются следующие варианты:



Стандарт

GreenPlus    экономия энергии и потребление CO2

ErgoPlus обеспечивает безопасные условия труда и снижает затраты на содержание и ремонт погрузчиков



Дополнительно

DoorPlus                     единый блок управления воротами и платформой

IsoPlus                       утепление уравнительной платформы и двойное щелевое уплотнение

SafetyPlus                  повышение уровня надежности за счет светофора и электрического противооткатного упора (башмака)

WarrantyPlus              подленное время гарантии



Более детальную информацию вы найдете в обзорах оборудования



Опции/Аксессуары

• окраска в ВАС цвета по вашему выбору
• горячее цинкование
• блокировка вороти уравнительной платформы
• телескопическая аппарель с боковыми скосами для небольших грузовиков
• откидные сегменты
• широкий ассортимент бамперов из стали и каучука
• трехслойное уплотнение зазоров
• другие размеры и грузоподъемность по запросу
• подключение противооткатного башмака и светофора
• различные методы установки
